该存储库包含用于构建和低成本机械臂的文件。你也可以建造第二个机械臂(引导臂)来控制另一个臂(跟随臂)。领导者的设计灵感来自GELLO项目,但建造起来更简单。这样的机械臂非常适合机器人学习,其中两只机械手臂也能折叠衣服。
这款机械臂使用的是Dynamixel XL430和Dynamixel XL330伺服电机。XL430电机的强度几乎是XL330电机的两倍,用于前两个关节。XL330电机的强度较弱,但每个电机仅重18克。这使机械臂非常轻盈快速。Dynamixel搭配U2D2适配器,用于将伺服电机连接到计算机。

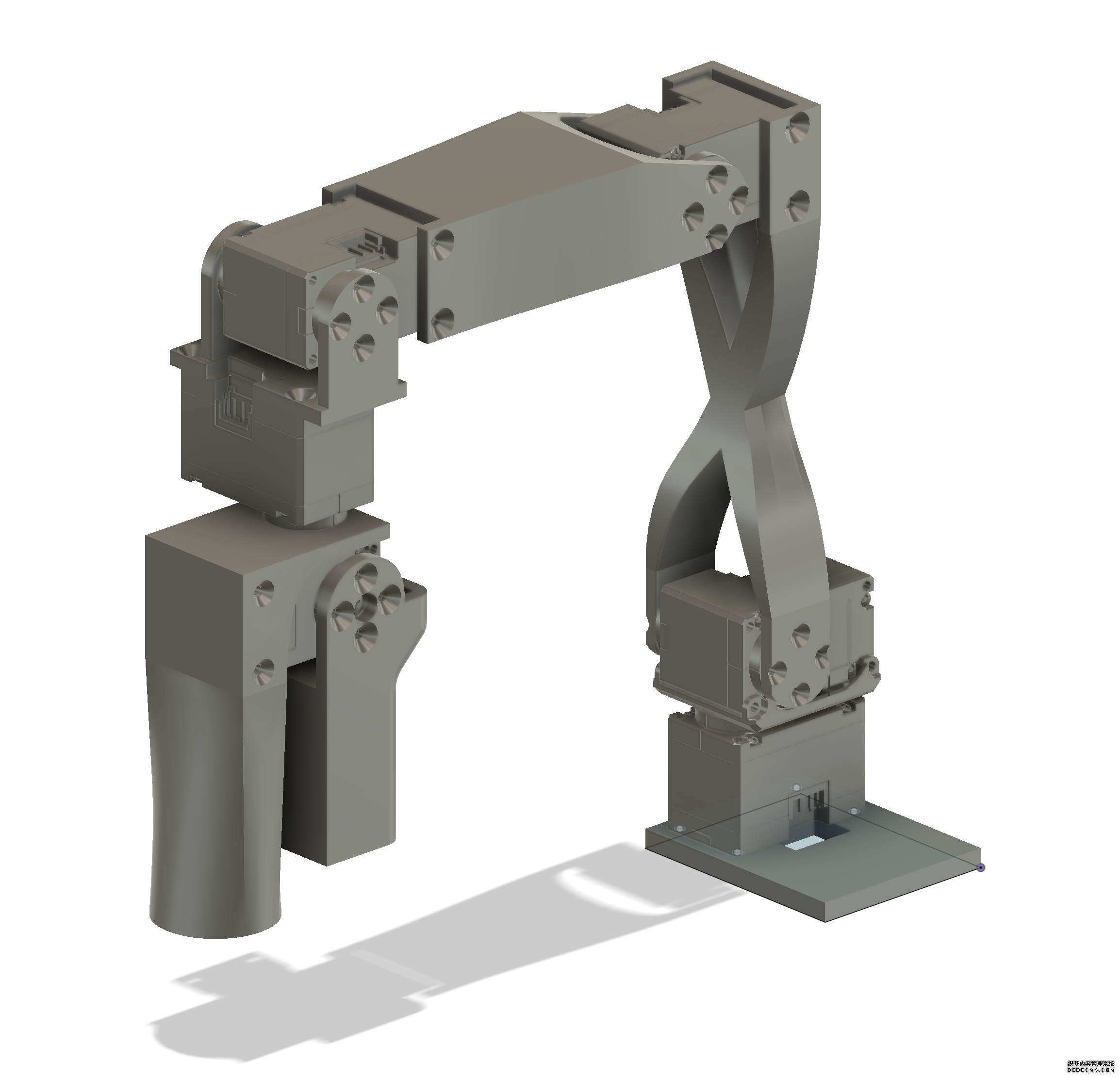

由于所有电机都使用5V电压,因此引导臂的组装更简单。夹具由一个手柄和一个触发器代替。在使用过程中,可以向触发器施加一个小扭矩,使其在默认情况下打开。GELLO的设计使用了弹簧,但组装起来要困难得多。teleoperation.py脚本来测试引导臂。但可能需要调整设备名称。
从动臂所需材料
名称 | 成本价格 | 购买链接 | 规格 |
2*Dynamixel XL430-W250 | ¥499/个 | https://item.jd.com/24224400823.html | https://emanual.robotis.com/docs/en/dxl/x/xl430-w250/ |
4*Dynamixel XL330-M288 | ¥259/个 | https://item.jd.com/10026901343226.html | https://emanual.robotis.com/docs/en/dxl/x/xl330-m288/ |
XL330 副舵盘 | ¥100 | https://item.jd.com/10032120927327.html | 注:一包四个;上图中较长版本需要三个(肘部到手腕延伸),组装视频中显示的较短版本需要两个 |
XL430副舵盘 | ¥75 | https://item.jd.com/36822095400.html | |
5V启动套件(包含U2D2 和U2D2 PHB Set 和5V电源) | ¥750 | https://item.jd.com/10100918233080.html | |
12V电源 | ¥180 | https://item.jd.com/10913296890.html | |
桌子夹具 | 根据需要自己3D打印 | ||
电线 | ¥10 | https://item.jd.com/10021472385989.html |
装配
1. 使用3D打印机打印所有零件
- STL文件采用硬件/跟随器/STL
- 零件的设计便于打印;只有夹具的移动部分需要支撑
2. 扫描电机
- 将驱动板连接到计算机(应与Linux和MacOS配合使用)
- 计算设备名称(例如,适用于MacOS的tty.usbmodem57380045631):ls/dev/tty*
-
使用Dynamixel向导单独扫描每个电机
- 将所有电机的波特率设置为1M
- 将肩部的伺服ID设置为1,将夹持器伺服的伺服ID设为5(如果使用肘部到手腕的延伸,则为6)
3. 装配
- 组装无底座的臂
- 确保伺服装置固定在与CAD中相同的位置
- 拧入时,伺服喇叭应处于默认位置
- 将导线焊接到降压器上;输入应连接到阴连接器,输出应连接到阳连接器
- 将降压器和伺服驱动器板拧到底座上
- 将底座拧到臂上
- 将驱动器板上的D、v和G端口连接到肩部旋转伺服
- 将肩部旋转伺服装置连接到肩部提升伺服装置
- 将降压器的输入连接到驱动器板上的V和G端口
- 将降压器的输出和驱动器板的剩余D端口连接到弯管伺服
- 将驱动器板连接到电源
- 连接到XL330伺服,在Dynamixel Wizard上查看输入电压,然后调整降压器上的螺钉,直到输入电压为5V
引导臂所需材料
名称 | 成本价格 | 购买链接 | 规格 |
6*Dynamixel XL330-M077 | ¥259/个 | https://item.jd.com/10026901081680.html | https://emanual.robotis.com/docs/en/dxl/x/xl430-w250/ |
XL330框架 | ¥95 | https://item.jd.com/10032122634140.html | |
XL330副舵盘 | ¥100 | https://item.jd.com/10032120927327.html | 注:一包四个;三个需要较长的版本(肘部到手腕延伸),两个需要较短的版本,如下图所示 |
5V启动套件(包含U2D2 和U2D2 PHB Set 和5V电源) | ¥750 | https://item.jd.com/10100918233080.html | |
桌子夹具 | 根据需要自己3D打印 |
由于所有电机都使用5V电压,因此引导臂的组装更简单。夹具由一个手柄和一个触发器代替。在使用过程中,可以向触发器施加一个小扭矩,使其在默认情况下打开。GELLO的设计使用了弹簧,但组装起来要困难得多。teleoperation.py脚本来测试引导臂。但可能需要调整设备名称。
模拟
MuJoCo中的基本模拟环境可通过simulation.py
.运行
